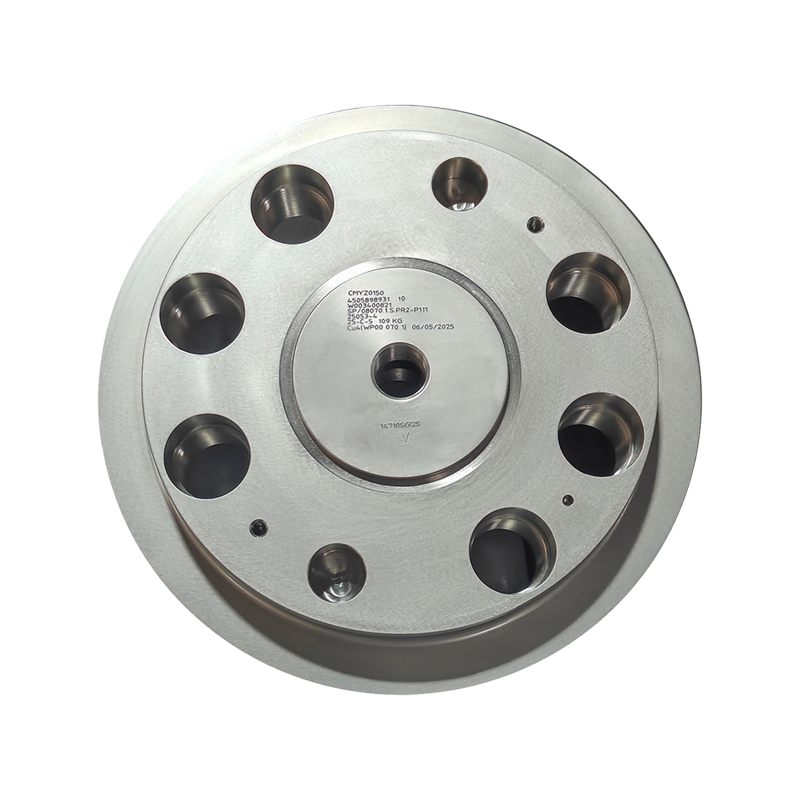

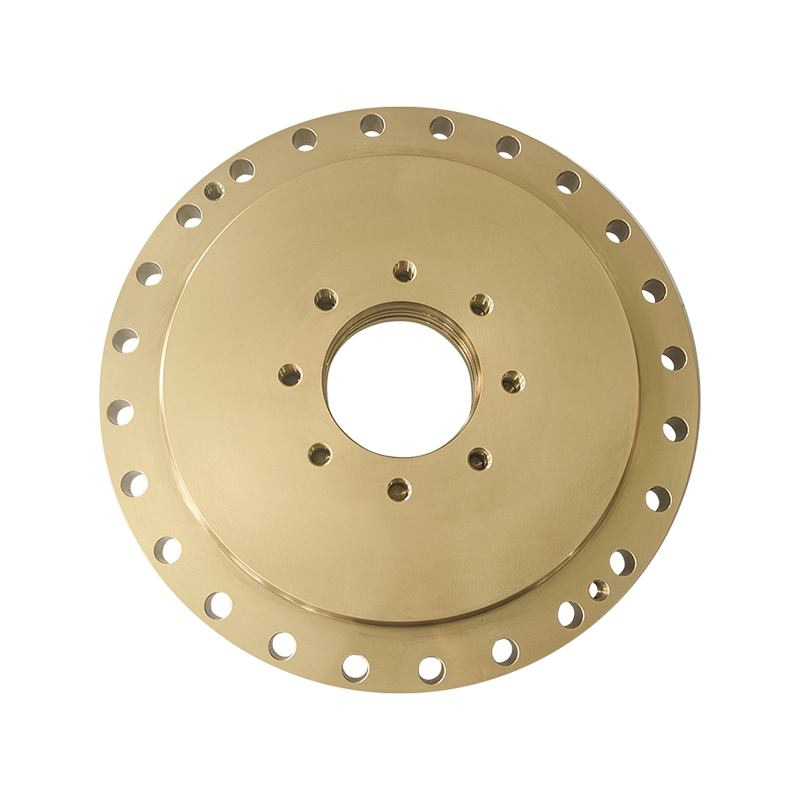

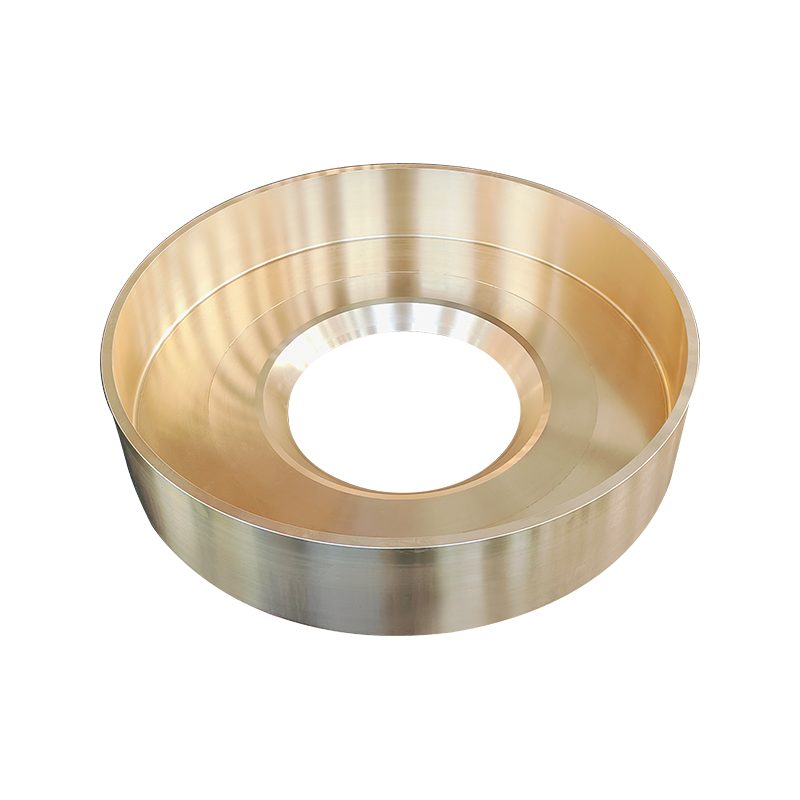

Propellerflänskåpa

1. Struktur och funktioner för propellerflänskåpan
Propellerflänsen (Propeller Flange) är en nyckelkomponent som förbinder propellernavet och transmissionsaxeln. Den uppnår en styv förbindelse mellan de två genomgående bultarna och är en "brygga" som överför kraft från transmissionsaxeln till propellern. Flänsskyddet är en skyddskomponent som täcker denna anslutningsdel, huvudsakligen sammansatt av följande delar:
Täckbrädans kropp: vanligtvis gjord av gjutjärn, gjutstål eller höghållfast legeringsmaterial, formen matchar flänsen (mestadels rund eller fyrkantig) och har en viss tjocklek för att motstå yttre påverkan.
Tätningskomponenter: Täckplattans insida kan vara försedd med gummitätningsringar eller packningar för att förhindra att havsvatten, lera och skräp kommer in i flänsanslutningsgapet och undvika att bultar rostar eller lossnar i anslutningen.
Fast struktur: ansluten till flänsen eller transmissionsaxelhuset genom bultar eller snäppar för att säkerställa att täckplattan inte faller av under höghastighetsnavigering av fartyget eller komplexa sjöförhållanden.
Dess kärnfunktioner fokuserar på två aspekter: skydd och skydd:
Anti-förorening och korrosion: Isolera erosionen av flänsanslutningar av havsvatten, saltspray, plankton, etc., förhindra bultar från att rosta och gängbrott, och undvik avbrott i kraftöverföringen orsakad av korrosion.
Antidestruktiv påverkan: När ett fartyg seglar eller lägger till, blockerar det direkta stötar av flytande föremål i vattnet (som träblock, grus) eller dockningsanläggningar på flänsen, vilket skyddar anslutningsbultarna och flänsplanet från skador.
Minska vattenflödesstörningar: Vissa optimerade flänsskydd har en strömlinjeformad struktur, vilket kan minska turbulensen i vattenflödet i flänsdelen, minska vattenmotståndet och indirekt förbättra framdrivningseffektiviteten.
Enkelt underhåll: Vissa avtagbara flänsskydd ger bekväm tillgång till regelbundna kontroller av flänsanslutningsstatus (som bultåtdragning, slitageförhållanden), och grundläggande underhåll utförs utan att hela propellern demonteras.

2. Designskillnader i olika scenarier
Designen av Propellerflänsskydd kommer att visa betydande skillnader beroende på typ av fartyg, navigationsmiljö och propellerspecifikationer:
Stora handelsfartyg (som containerfartyg och tankfartyg):
Flänsen har en stor storlek (ofta mer än 1 meter i diameter). Flänsskyddet måste vara tillverkat av höghållfast gjutstål för att motstå påverkan av högt tryck på djupt hav och starkt vattenflöde. Tätningskomponenterna är till största delen gjorda av oljebeständiga och havsvattenkorrosionsbeständiga fluorelastiska material för att säkerställa att de inte åldras under långvarig navigering.
Inlandsfartyg (som lastfartyg, färjor):
Det finns mycket silt och vattenväxter i navigeringsmiljön. Flänsskyddet är vanligtvis utformat med en anti-lindningsstruktur (som släta ytor, lutande kanter) för att förhindra att vattenväxterna lindar in flänsen och får motståndet att öka. Samtidigt kan små dräneringshål öppnas i botten av täckplåten för att förhindra slam.
Specialfartyg (såsom isbrytare, marintekniska fartyg):
Inför extrema förhållanden som ispåverkan och komplexa havsförhållanden kommer flänsskyddet att anta en förtjockad design och till och med lägga till förstärkningsribbor. Materialet är uppgraderat till legeringar med utmärkt seghet vid låg temperatur (som nickelstål), vilket säkerställer att det inte är sprött vid låga temperaturer och har starkare slagtålighet.
Höghastighetsfartyg (som motorbåtar, passagerarfartyg):
Med fokus på vätskemekanik, antar flänsskydden oftast strömlinjeformade bioniska konstruktioner (som att imitera fiskkroppskurvor) för att minska vattenflödesmotståndet. Samtidigt kan appliceringen av lättviktsmaterial (som aluminiumlegeringar) minska den totala vikten och öka hastigheten.

3. Anpassning till standarder för fartygstillverkning
Som en skyddande komponent i ett fartygs kraftsystem måste produktionen av Propeller Flang Cover överensstämma med specifikationerna från International Maritime Organization (IMO) och olika klassificeringssällskap (såsom CCS, ABS, BV, KR, etc.). Kärnstandarderna inkluderar:
Materialets korrosionsbeständighet: Den måste klara saltspraytestet (vanligtvis krävs i mer än 500 timmar utan tydlig rost) för att säkerställa att dess livslängd inte är mindre än 5 år i marina miljöer.
Strukturell styrka: Den måste motstå en viss stötbelastning (som 10 kN momentan slagkraft) utan att deformeras eller gå sönder. Anslutningshållfastheten mellan täckplattan och flänsen måste klara ett vibrationstest (simulerar kontinuerliga vibrationer under fartygsnavigering).
Tätningsprestanda: Håll den vid 0,5 MPa vattentryck i 30 minuter utan läckage, vilket förhindrar att havsvatten kommer in i flänsanslutningen.
Med professionella företag som Zhenjiang Jinye Propeller Co., Ltd. som ett exempel, när de tillverkar propellerstöddelar, kommer de att designa flänskåpan, propellern och flänsen som ett integrerat system för att säkerställa dimensionell noggrannhetsmatchning (såsom gapet mellan täckplattan och flänsen kontrolleras inom 0,5 mm), och klara klassificeringssällskapets kraftsystemscertifiering för att säkerställa att det är kompatibilitetssystem för klassificeringssystemet.

4. Underhålls- och utbytespunkter
För att säkerställa att propellerflänsskyddet fortsätter att fungera effektivt, bör följande punkter beaktas vid dagligt underhåll:
Regelbunden inspektion: Kontrollera om täckplåtens fästbultar är lösa och om tätningarna åldras eller skadas var 3-6:e månad (eller enligt fartygets underhållscykel). Om gummiringen är härdad eller sprucken måste den bytas ut i tid.
Rengöring och rostborttagning: Ta bort marina organismer och slam som fästs på täckplattans yta, slipa rosten på täckplattans kropp och applicera rostskyddsfärg för att förlänga livslängden.
Verifiering av anpassningsförmåga: När du byter ut flänsskyddet är det nödvändigt att se till att storleken och materialet på den nya täckplattan matchar den ursprungliga flänsen för att undvika tätningsfel eller ökat vattenflödesmotstånd på grund av dimensionsavvikelse.
