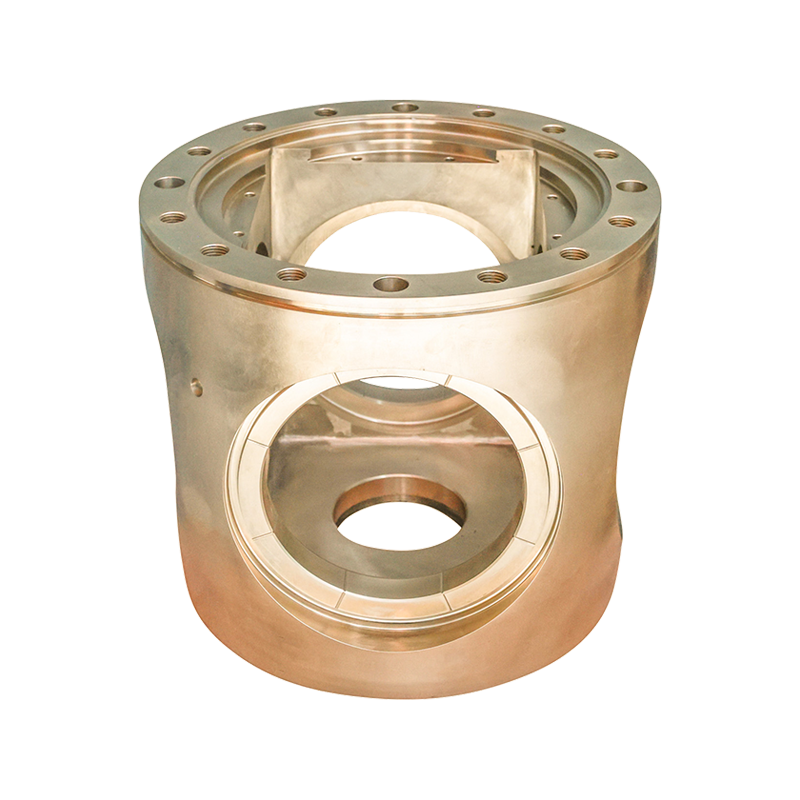

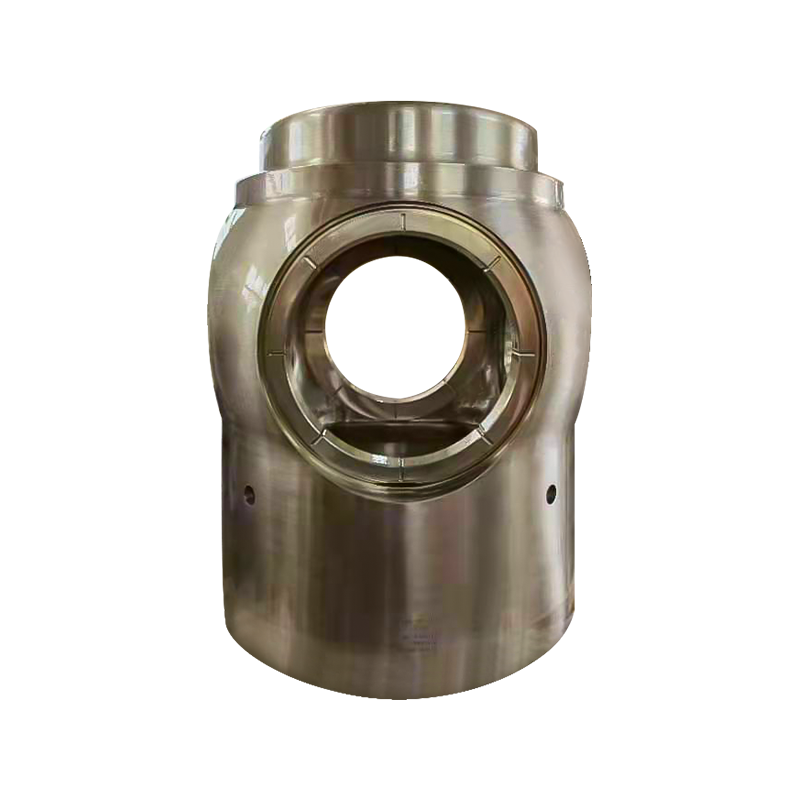

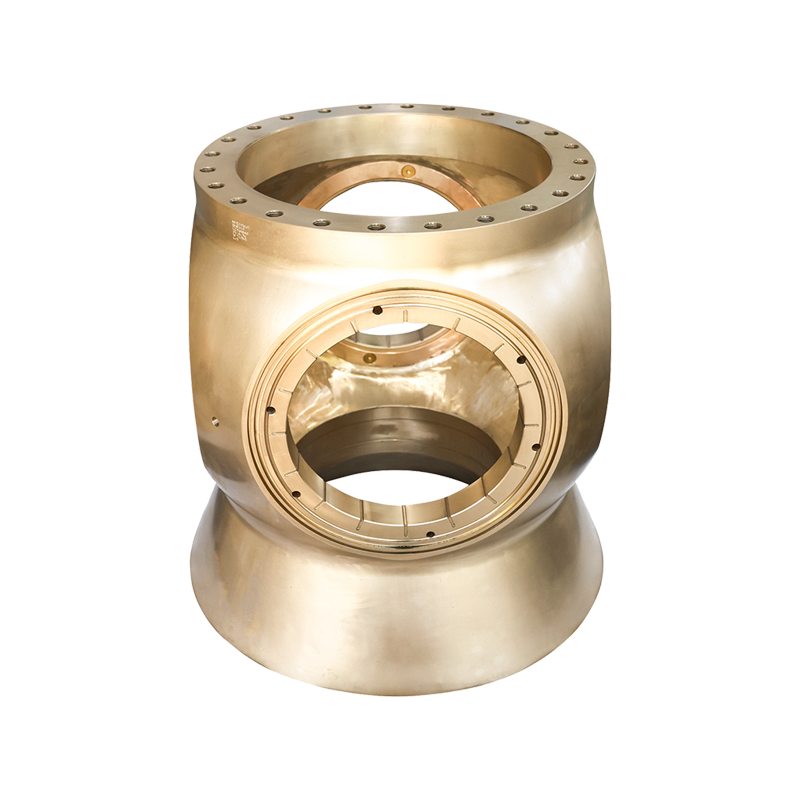

Marine CPP Hub

I Propellersystemet med kontrollerbar stigning, CPP Hub är en nyckelkomponent som förbinder bladen och kraftöverföringssystemet, och åtar sig kärnfunktionerna för bladvinkeljustering, kraftöverföring och systemstabilitet. Dess designnoggrannhet och prestanda bestämmer direkt responshastigheten, energieffektivitetsnivån och drifttillförlitligheten för CPP-systemet, och är "nervcentrum" i fartygets framdrivningssystem.

CPP Hub har en komplex och sofistikerad struktur och integrerar en avståndsjusteringsmekanism, tätningssystem och kraftöverföringskomponenter inuti, huvudsakligen sammansatt av följande delar:
Avståndsjusteringsmekanismen: Kärnkomponenten inkluderar en hydraulisk kolv, vevstake, excentrisk axel och glidare. Kolven rör sig genom trycket av hydraulolja, och den excentriska axeln drivs att rotera genom vevstaken, och slutligen roterar bladet runt axeln för att justera stigningen. Till exempel använder Zhenjiang Jinye Propeller Co., Ltd. en bearbetningsmekanism med hög precision i sina CPP-produkter för att säkerställa att bladvinkeljusteringsfelet kontrolleras inom ±0,1°.
Tätningssystem: På grund av den långsiktiga havsvattenmiljön måste flera mekaniska tätningar (såsom skelettoljetätningar, O-ringar) vara utrustade på båda ändarna av navet för att förhindra att havsvatten tränger in i det inre och förorenar hydraulolja, samtidigt som man undviker hydrauloljeläckage och orsakar havsföroreningar.
Kraftöverföringsenhet: inkluderar en hylsa, lager och kilspårstruktur, som är ansvarig för att överföra huvudmaskinens vridmoment från transmissionsaxeln till bladet samtidigt som den bär de radiella och axiella belastningar som genereras av bladets rotation.

Arbetsflöde: När bryggan utfärdar ett avståndsjusteringskommando matar den hydrauliska pumpstationen tryckolja in i oljecylindern i navet, trycker på kolven för att röra sig axiellt och omvandlar den linjära rörelsen till bladets roterande rörelse genom vevstångsmekanismen, och ändrar därmed stigningen. Stigningsjusteringsområdet är vanligtvis -30° (omvändning) till 30° (riktningsbestämt), vilket tillåter kontinuerliga och steglösa förändringar i dragkraften.

Exakt avståndsjustering, anpassad till flera arbetsförhållanden
Som en direkt kontrollkomponent av bladvinkeln kan CPP Hub växla stigningen från framåt till bakåt på 0,5-2 sekunder, utan att ändra huvudstyrningen, vilket avsevärt förbättrar fartygets kontrollflexibilitet. Till exempel, i bogserbåtsdrift, kan den snabba avståndsjusteringen av navet omedelbart starta och stanna och röra sig horisontellt, och exakt matcha ställningsjusteringen av det bogserade fartyget.
Effektiv kraftöverföring och minska energiförbrukningen
Kraftöverföringseffektiviteten hos Hub måste bibehållas över 95 %, och friktionskoefficienten för dess inre lager och koncentriciteten hos axelsystemet påverkar direkt energiförlusten. Zhenjiang Jinye förbättrar kraftöverföringseffektiviteten genom att optimera navets interna struktur (som att använda rullager istället för glidlager), vilket hjälper fartyg att minska bränsleförbrukningen per körsträcka.

Tätning och skydd för att anpassa sig till tuffa miljöer
Saltspray, silt och låga temperaturer i den marina miljön kan erodera navet, så dess skal är vanligtvis tillverkat av korrosionsbeständig nickel-aluminiumbrons eller höghållfast gjutjärn. Det interna tätningssystemet måste klara trycktester på mer än 10 bar för att säkerställa långsiktig tillförlitlig drift i djupt hav eller mycket förorenat vatten.
Systemkompatibel, integrerad intelligent styrning
Den moderna CPP-hubben kan kopplas till fartygets energihanteringssystem (PMS), och kan övervaka bladvinkeln, oljetrycket och temperaturen i realtid genom sensorer och automatiskt optimera stigningen baserat på data som hastighet och belastning. Till exempel, under passagerar- och rull-roulettsegling, kan systemet automatiskt justera stigningen efter ruttens lutning, så att värdmaskinen alltid fungerar under de bästa arbetsförhållandena.

Designen av CPP Hub måste anpassas enligt fartygets driftscenario för att möta olika kraftbehov och miljötryck:
Marintekniska fartyg (såsom leveransfartyg för borrplattformar): De kräver frekvent och låg hastighet exakt positionering. Navets avståndsjusteringsmekanism måste ha högfrekvent finjusteringskapacitet. De är vanligtvis utrustade med ett servohydrauliskt system för att uppnå 0,1° nivåjustering för att säkerställa att fartyget håller en stabil attityd i vind och vågor.
Stora handelsfartyg (som containerfartyg och tankfartyg): Fokus på energieffektivitet och tillförlitlighet. Navet har en design med stor diameter (delvis upp till 3-5 meter) och är gjord av höghållfasta legeringar för att motstå kontinuerliga belastningar under dragkraft på tio tusen ton, samtidigt som vattenflödesmotståndet minskas genom ett strömlinjeformat skal.

Specialfartyg (såsom isbrytare, vetenskapliga forskningsfartyg): Inför extrema miljöer som låg temperatur och ispåverkan måste Hubs tätningssystem vara tillverkat av lågtemperaturbeständigt gummimaterial, skalet ökar den slitstarka beläggningen och avståndsjusteringsmekanismens spaltutformning tar hänsyn till lågtemperaturskrympningen för att undvika att komponenterna fastnar.
Inlandsfartyg (som färjor och lastfartyg): På grund av grunda vattenvägar och mycket slam och sand måste nav vara utrustade med siltfiltrerande anordningar, och lagren är självsmörjande för att minska fel orsakade av slam- och sandslitage.
Med Zhenjiang Jinyes praxis som ett exempel, är det en CPP-nav anpassad av ett polarvetenskapligt forskningsfartyg. Genom -40 ℃ lågtemperaturtest kan tätningssystemet motstå det momentana trycket på 15 MPa som orsakas av ispåverkan, vilket uppfyller driftsbehoven i extrema miljöer.

Med uppgraderingen av grön sjöfart och intelligens har den tekniska utvecklingen av CPP Hub tre huvudriktningar:
Materialinnovation
Nya kompositmaterial (som kolfiberförstärkt harts) har börjat användas i Hub-skal, vilket minskar vikten med mer än 30 % jämfört med traditionella metallmaterial, och har även bättre korrosionsbeständighet; de inre lagren är gjorda av keramisk beläggning och friktionskoefficienten reduceras med 50 %, vilket förlänger livslängden till mer än 20 000 timmar.
Intelligent diagnostik och förutsägelseunderhåll
Integrera vibrationssensorer, temperatursensorer och oljetryckssensorer för att analysera navets driftstatus i realtid genom kantberäkningar och varning om potentiella fel i förväg. Till exempel, när en onormal ökning av lagertemperaturen upptäcks, kan systemet automatiskt justera hydrauloljeflödet för kylning och skicka underhållsuppmaningar till besättningen.

Integrerad design
Integrerad avståndsjusteringsmekanism med hydrauliska pumpstationer för att minska rörledningsanslutningar och minska läckagerisker; samtidigt används 3D-utskriftsteknik för att tillverka komplexa interna strukturer, vilket minskar antalet Hubs delar med 40 % och förbättrar monteringseffektiviteten med 50 %.
Företag som Zhenjiang Jinye har gjort planer på dessa områden. Den intelligenta CPP Hub som lanserades 2024 har kopplats ihop med fartygets digitala tvillingsystem, vilket ytterligare kan förbättra marknadsföringseffektiviteten genom virtuell simulering.

Som "hjärnan" hos propellern med justerbar stigning, löper CPP Hubs tekniska utveckling genom uppgraderingsprocessen av fartygsframdrivningssystem från mekanisk kontroll till intelligent samarbete. Att döma av tillverkares praxis som Zhenjiang Jinye är högprecisionsbearbetning, skräddarsydd design och intelligent integration kärnan i konkurrenskraften för CPP Hub. I framtiden, med förbättringen av gröna fartygsstandarder, kommer CPP Hub med hög effektivitet, låg förbrukning och intelligenta diagnosfunktioner att bli huvudfåran, vilket ger nyckelstöd för omvandlingen av koldioxidsnåla inom sjöfartsindustrin.
